מָבוֹא

בחירת צינור לקו כרייה היא לא רק עניין של בדיקת דירוג PN.

צינור עשוי לעבוד תחת לחץ ניכר תוך שהוא נושא חלקיקי עפרות, זנב או תרכיז. הלחץ מפעיל לחץ על מבנה הצינור. המוצקים, בינתיים, נעים כל הזמן כנגד הקיר הפנימי.

אלו שני תנאי הפעלה שונים.

צינור יכול לעמוד בדירוג הלחץ הנדרש ועדיין יש בעיית בלאי פנימי. גם ההפך יכול לקרות: צינור עמיד מאוד- בפני שחיקה עשוי שלא להיות מתאים אם המערכת דורשת דירוג לחץ מעבר לעיצוב הזמין שלה.

עבור רוכשי כרייה, העבודה המעשית היא למצוא את האיזון הנכון ביניהםקיבולת לחץ ועמידות בפני שחיקה.

זה המקום שבו UHMWPE כריית צינורות דבל ומערכות צינור מחוזקות כגון SRTP נכנסים לעתים קרובות לדיון.

התחל עם ה-Slurry האמיתי

לפני בחירת הצינור, הסתכלו על החומר המועבר.

זנבות, תרכיז נחושת, תמיסת עפרות ברזל ותפוחים מינרלים אחרים אינם מתנהגים בדיוק באותו אופן. קשיות החלקיקים, גודל החלקיקים, ריכוז המוצקים ומהירות הזרימה כולם משפיעים על כמות הבלאי בתוך הצינור.

תמיסה המכילה חלקיקים קשים וזוויתיים יכולה להיות הרבה יותר אגרסיבית מתרחית עדינה יחסית, גם כאשר לשני הצינורות יש אותו קוטר ולחץ עבודה.

גם פריסת הצינור משנה.

מרפק משנה את כיוון הזרימה. מפחית משנה את אזור הזרימה. טי יוצר עוד דפוס זרימה. הקטע שמיד במורד המשאבה יכול לראות תנאים תובעניים במיוחד.

מסיבה זו, בחירת צינור המבוססת רק על קוטר ולחץ אינה שלמה לרוב.

לחץ ובלאי הם בעיות שונות

דירוג הלחץ קשור בעיקר לתכנון המבני של הצינור.

בלאי מתרחש במשטח הפנימי.

יש לשקול את השניים בנפרד במהלך המפרט.

לדוגמה, צינור דבל למרחקים ארוכים עשוי לדרוש PN4.0 ומעלה בגלל שינויי גובה ותנאי שאיבה. זה אומר לקונה משהו חשוב לגבי דרישת הלחץ, אבל זה לא מתאר כמה מהר עלול המשטח הפנימי להישחק.

אם התרחיץ מכיל קוורץ או חלקיקי מינרלים קשים אחרים, הקיר הפנימי יכול להיחשף לשחיקה מתמשכת גם כשהלחץ נשאר יציב.

UHMWPE מעניין במצב זה מכיוון שהחוזק העיקרי שלו אינו רק עמידות בלחץ. החומר נמצא בשימוש נרחב כאשר פני השטח הפנימיים זקוקים לעמידות חזקה בפני רצפה שוחקת.

מה מייחד את UHMWPE?

图 1

ל-UHMWPE משטח פנימי חלק מאוד ומקדם חיכוך נמוך.

כאשר רפש מינרלי עובר דרך הצינור, החלקיקים נתקלים במשטח פולימרי חלק יחסית ולא במשטח מתכתי מחוספס.

זה משנה בצינורות ארוכים.

זה יכול לעזור להפחית את התנגדות הזרימה ולהגביל את הנטייה של החומר להישאר מחובר לקיר הפנימי. UHMWPE מספק גם עמידות טובה למדיות כימיות רבות, דבר שימושי כאשר התרחיץ מכיל מלחים, רכיבים חומציים, חומרים אלקליים או כימיקלים לעיבוד.

עבור יישומי כרייה, האטרקציה היא בעצם השילוב:

עמידות בפני שחיקה + משטח חלק + עמידות כימית + עמידות בפני פגיעות.

אף נכס אחד לא מספר את כל הסיפור.

איפה SRTP מתאים

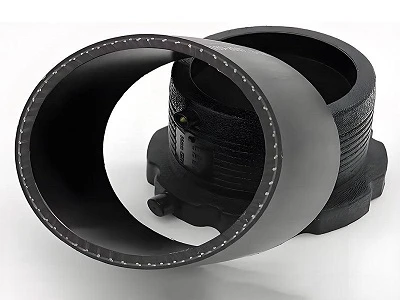

SRTP, או צינור פוליאתילן מרוכב מחוזק חוט פלדה, ניגש לבעיה מכיוון אחר.

הצינור מכיל שכבת חיזוק חוטי פלדה- גבוהה בין שכבות פוליאתילן. החיזוק מגביר את יכולת נשיאת הלחץ- בעוד שהפוליאתילן מספק עמידות בפני קורוזיה ומשטח זרימה חלק יחסית.

זה הופך את SRTP לשימושי עבור-מי מכרות בלחץ גבוה, ניקוז ומערכות נוזלים בלחץ אחרות.

זה יכול להיחשב גם עבור שירות slurry כאשר השכבה הפנימית מתאימה למדיום בפועל.

אבל נקודה זו ראויה לתשומת לב כאשר משווים SRTP עם UHMWPE:

שכבת החיזוק והמשטח הפנימי העובד מבצעים עבודות שונות.

חוט פלדה עוזר עם עמידות בלחץ מבני. שכבת הפולימר הפנימית היא החלק החשוף ישירות לתרחיץ.

אם צפויה שחיקה חמורה, ביצועי הבלאי של אותה שכבה פנימית הופכים למפרט חשוב.

לצינורות-לטווח ארוך צריך יותר מדרוג לחץ

קו דבל ארוך עשוי לכלול מספר תחנות שאיבה, שינויי גובה ואביזרים רבים.

הצינור יכול להיחשף גם לשינויי טמפרטורות חיצוניות ותנאי התקנה קשים.

לרוכשים כדאי להסתכל מעבר למספר הלחץ הנומינלי ולבדוק את תמונת הפעולה המלאה:

מידע זה נותן בסיס הרבה יותר שימושי לבחירת צינור כרייה.

תכונות המוצר

图 2

עמידות בפני שחיקה גבוהה

UHMWPE מתאים ליישומי כרייה שבהם חלקיקים מינרליים קשים יוצרים קשר רציף עם הקיר הפנימי.

משטח פנימי חלק

משטח החיכוך הנמוך-מסייע לשטף לנוע בצינור ויכול להפחית את הנטייה של חומר מינרלי עדין להיצמד לקיר.

עמידות כימית

ל-UHMWPE עמידות טובה לסביבות חומציות, אלקליות ומלוחות רבות שנתקלות בהן בכרייה.

עמידות בפני פגיעה

חלקיקים מינרליים לא תמיד מחליקים בעדינות לאורך דופן הצינור. חלקיקים גדולים יותר או זוויתיים יכולים ליצור פגיעה חוזרת, במיוחד סביב אביזרי.

קַל מִשְׁקָל

בהשוואה להרבה מערכות צינורות מבוססות-פלדה, צינור UHMWPE קל יחסית, מה שיכול להקל על ההובלה והטיפול.

אפשרויות לחץ מרובות

צינור כרייה UHMWPE יכול להיות מסופק בדירוגי לחץ שונים. יש לבחור את דרגת ה-PN הנכונה בהתאם לקוטר הצינור, לחץ העבודה ועיצוב הצינור בפועל.

פרמטרים של מוצר

יש לאשר את הלחץ בפועל ואת עיצוב הקיר בהתאם לקוטר, לחץ העבודה, תנאי הרחצה ודרישות ההתקנה.

השוואה: UHMWPE לעומת SRTP

SRTP אינו פשוט גרסה מתחרה של UHMWPE.

חיזוק החוט-של הפלדה נותן לו יתרון ברור כאשר לחץ גבוה וחיזוק מבני הם דרישות עיקריות. זה יכול להיות שימושי במיוחד במערכות מי מכרות ויישומים בלחץ אחרים.

UHMWPE שם דגש רב יותר על משטח העבודה החשוף לשפשוף שוחק.

עבור קו תמיסה בלחץ גבוה-, SRTP יכול להיות הגיוני היכן שחיזוק מבני הוא בראש סדר העדיפויות.

עבור רפש שוחק, UHMWPE מציע יתרון שונה: החומר המשמש על משטח העבודה הוא עצמו עמיד בפני שחיקה.

כאשר שתי הדרישות חשובות, ההחלטה צריכה להתבסס על מבנה הצינור המלא, לא רק על שם המוצר או דירוג הלחץ.

שאלות נפוצות

האם ניתן להשתמש בצינור UHMWPE לכרייה-בלחץ גבוה?

כן, ניתן לספק צינור UHMWPE בדירוג לחץ שונים, כולל PN1.0-PN10 בהתאם לקוטר ולעיצוב הצינור. יש לקבוע את דירוג ה-PN הנדרש מלחץ העבודה ותנאי הצינור בפועל.

האם לחץ גבוה גורם ישירות לשחיקה של הצינור?

לחץ ושחיקה הם מנגנונים שונים. בלאי קשור קשר הדוק יותר לקשיות החלקיקים, גודל החלקיקים, ריכוז התרחיץ, מהירות הזרימה ושינויים בכיוון הזרימה.

האם SRTP מתאים לשפשוף שוחק?

זה יכול להיות, בהתאם לשכבה הפנימית ולתנאי השטיפה בפועל. חיזוק תיל הפלדה- נותן מענה בעיקר ללחץ ולדרישות מבניות; שכבת הפולימר הפנימית נחשפת ישירות לתרחיץ.

אילו חלקים של צינור כרייה צריכים לקבל תשומת לב נוספת?

מרפקים, טי, מפחיתים וחלקי פריקת משאבה ראויים לתשומת לב מיוחדת מכיוון ששינויים בכיוון או במהירות הזרימה יכולים להגביר את הבלאי המקומי.

בַּקָשָׁהUHMWPEמכסת צינורn

עֲבוּרצינור כרייה UHMWPE, צינור פלדה מרופד UHMWPE, מרפקים ואוגני קישור UHMWPE, שלח לנו:

DN + PN + סוג תמיסה + ריכוז מוצק + גודל חלקיקים + קצב זרימה + אורך צינור + כמות
