מָבוֹא

צינורות חפירה חשופים להרבה יותר ממים. חול, משקעים, חצץ ומינרלים יכולים לשחוק ללא הרף את דופן הצינור הפנימי במהלך ההובלה. הבעיה הופכת בולטת יותר כאשר ריכוז המוצקים, גודל החלקיקים או מהירות הזרימה גדלים, ומרפקים או שינויי כיוון זרימה- אחרים עשויים לחוות בלאי מקומי אפילו יותר.צינור חפירת UHMWPEמיועד להובלת חומרים שוחקים, המשלב עמידות גבוהה בפני שחיקה, משטח פנימי חלק, עמידות טובה בפני פגיעות ומשקל נמוך יחסית. ניתן להשתמש בו בחפירת חול, הובלת משקעים ומערכות שחרור תפוחים כאשר מבנה הצינור מתאים לתנאי העבודה בפועל.

מדוע צינור ניקוז חשוף לכל כך הרבה בלאי?

חומר חיפור נע כל הזמן בצינור.

משקעים עדינים עשויים להיראות בלתי מזיקים יחסית, אך חלקיקי חול ומינרליים יכולים לשחוק את דופן הצינור בהדרגה במשך אלפי שעות עבודה. חלקיקים גסים יותר יוצרים בעיה אחרת. הם יכולים להשפיע על פני השטח הפנימיים, במיוחד כאשר הזרימה משנה כיוון.

מספר גורמים משפיעים על קצב הבלאי בפועל.

גודל חלקיקים וקשיות:חלקיקים גסים וקשים בדרך כלל יוצרים מגע אגרסיבי יותר עם דופן הצינור.

ריכוז מוצקים:ריכוז גבוה יותר פירושו יותר חומר שוחק העובר דרך אותו קטע צינור.

מהירות זרימה:מהירות גבוהה יותר מגבירה את התנועה וההשפעה של חלקיקים בתוך הצינור.

גיאומטריה של צינור:מרפקים, מפחיתים ושינויים אחרים בכיוון עלולים לחוות בלאי מרוכז יותר מחלקי צינור ישרים.

זו הסיבה שבחירת צינורות החפירה לא צריכה להתבסס רק על קוטר נומינלי.

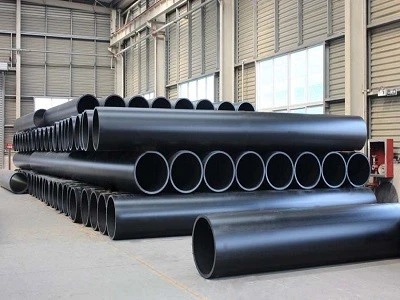

מה מייחד את צינור החפירה של UHMWPE?

info-400-300

图 1

UHMWPE, או Ultra High Molecular Weight Polyethylene, הוא פולימר עמיד לבלאי- המשמש ביישומים שבהם חומרים קונבנציונליים יכולים לחוות שחיקה מתמשכת.

עבור חפירה, מספר מאפיינים רלוונטיים במיוחד.

עמידות בפני שחיקה גבוהה

חלקיקי חול ומינרלים מתקשרים שוב ושוב עם הקיר הפנימי במהלך ההובלה.

ל-UHMWPE עמידות גבוהה בפני בלאי שוחקים, המסייעת לצינור לשמור על פני השטח הפנימיים שלו תחת חול מתמשך ותרחיץ.

זה הופך אותו למתאים ליישומים שבהם מובילים מוצקים שוחקים לתקופות ממושכות.

משטח פנימי חלק

המשטח הפנימי של צינור UHMWPE חלק באופן טבעי.

זה עוזר להפחית את החיכוך בין דופן הצינור לבין הרחצה המועברת. קדח חלק גם מקשה על מוצקים מסוימים להישאר מחוברים למשטח הפנימי.

עבור צינורות סילוף ארוכים, שמירה על מעבר זרימה חלק יכולה להיות חלק חשוב מביצועי הצינור.

עמידות בפני פגיעה טובה

חפירה לא תמיד כוללת משקעים עדינים.

חול, חצץ וחלקיקי מינרלים לא סדירים עלולים להיכנס לצינור בהתאם למיקום החפירה ולחומר המועבר. חלקיקים אלה יכולים ליצור השפעה מקומית כמו גם שחיקה החלקה.

UHMWPE משלב עמידות בפני שחיקה עם קשיחות טובה ועמידות בפני פגיעות, מה שהופך אותו למתאים ליישומים המערבים את שני סוגי העמסה המכנית.

בנייה קלה

בהשוואה לפלדה, UHMWPE קל בהרבה.

זה יכול להיות שימושי כאשר קטעי צינור צריכים להיות מועברים, לטפל או למקם מחדש במהלך פעולות חפירה. שיטת ההתקנה המעשית תלויה עדיין בקוטר הצינור, המבנה, דרישות הלחץ והאם הצינור צף, שקוע או קבוע.

עמידות כימית

חומר מחורר יכול להכיל מלחים, מינרלים וחומרים אחרים שעלולים ליצור סביבה קורוזיבית.

ל-UHMWPE עמידות טובה למדיות כימיות נפוצות רבות, כך שהוא יכול לספק יתרון נוסף ביישומים שבהם שחיקה וחשיפה כימית מתרחשים יחד.

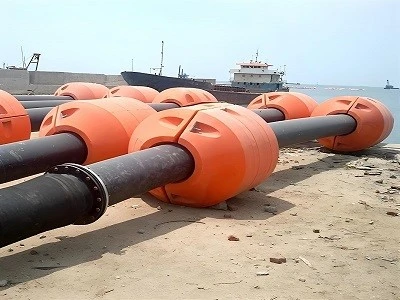

UHMWPE צינור חפירה ליניקה ופריקה

info-400-300

图 2

אין להתייחס לצינורות יניקה ופריקה כאל אותו יישום בדיוק.

A צינור פריקהפועל בדרך כלל תחת לחץ פנימי חיובי. קוטר, דירוג לחץ, מהירות זרימה, ריכוז תרחיץ ומאפיינים של חלקיקים הם גורמים חשובים בבחירת הצינור.

A צינור יניקהיכול להתמודד עם לחץ שלילי או תנאי ואקום.

במצב זה, הצינור חייב לעמוד בפני לחץ חיצוני מבלי להתמוטט. דירוג PN חיובי של-לחץ בלבד אינו מאשר שצינור מתאים לשירות ואקום.

לכן, כאשר צינור חפירת UHMWPE מיועד לשירות יניקה, יש לבדוק בנפרד את מבנה הצינור ותנאי הוואקום בפועל.

היכן ניתן להשתמש בצינור חיפור UHMWPE?

בהתאם לבניית הצינור ותנאי ההפעלה, ניתן להשתמש בצינור חפירת UHMWPE עבור חפירת חול והובלה, הובלת משקעי נהרות ונמל, הזרמת חול, הובלת דפרוף, טיפול במשקעים שוחקים, הובלת דפרוף מינרלים, צינורות חפירה צפים ומערכות חיפור קבועות או שקועות.

יש לקבוע את מפרט הצינור בפועל בהתאם לחומר המועבר ולתנאי העבודה.

לקו פריקה קצר של חול, למשל, עשויות להיות דרישות שונות מאוד מצינור זבל למרחקים ארוכים הפועלים בלחץ גבוה יותר.

פרמטרים של צינור חיפור UHMWPE

פָּרָמֶטֶר	מפרט טיפוסי
חוֹמֶר	UHMWPE
קוטר נומינלי	DN50–DN1200
אורך סטנדרטי	9 m / 12 m
דירוג לחץ	PN1.0–PN10
טמפרטורת עבודה	תואר . -269 לערך +80 מעלות
בֵּינוֹנִי	חול, משקעים, תמיסה
יישומים עיקריים	חפירה, הובלת חול, הזרמת רפש

עבור יישומי יניקה, יש לאשר עמידות בוואקום ויציבות- חיצונית בלחץ בהתאם למבנה הצינור ולתנאי ההפעלה.

מה צריכים קונים לשקול לפני בחירת הצינור?

צינור חפירה מתאים תלוי ביותר מגודל ה-DN הנדרש.

1. יישום

האם הצינור משמש ליניקה, פריקה או הובלה כללית?

2. חומר

מה מועבר - חול, משקעים, חצץ, מינרלים או תערובת?

3. ריכוז מוצקים

תכולת מוצקים גבוהה יותר יכולה להגביר את עומס השוחקים על הצינור.

4. גודל חלקיקים וקשיות

חלקיקים גסים או קשים עלולים ליצור פגיעה ושחיקה חזקים יותר.

5. לחץ או ואקום

יש לשקול בנפרד לחץ פריקה ואקום יניקה.

6. מהירות זרימה

המהירות משפיעה על תנועת החלקיקים והבלאי הפנימי.

7. אורך צינור

הובלה-למרחקים ארוכים עשויה לדרוש שיקולי קוטר ולחץ שונים.

8. שיטת התקנה

הצינור עשוי להיות צף, שקוע, קבור או מותקן על החוף.

מתן פרטים אלו מאפשר להתאים את מפרט הצינור בצורה מדויקת יותר לתנאי החפירה בפועל.

שאלות נפוצות

האם ניתן להשתמש בצינור חפירת UHMWPE להובלת חול?

כֵּן. ניתן להשתמש בצינור חפירת UHMWPE להובלת חול ושפשוף שוחק כאשר מבנה הצינור ותנאי ההפעלה מתאימים.

האם UHMWPE מתאים לחפירה-ארוכה?

זה יכול להיחשב לשינוע-למרחקים ארוכים של תבלין שוחקים בגלל ההתנגדות לשחיקה והמשטח הפנימי החלק שלו. יש להעריך את הקוטר, הלחץ, המהירות וריכוז התלושים ביחד.

האם ניתן להשתמש בצינור UHMWPE ליניקת חפירה?

זה תלוי במבנה הצינור. שירות היניקה מציג דרישות ואקום ו-לחץ חיצוני השונות משירות פריקת לחץ חיובי- רגיל.

האם גודל החלקיקים משפיע על בלאי צינורות החפירה?

כֵּן. גודל החלקיקים, הקשיות, הריכוז ומהירות הזרימה יכולים כולם להשפיע על התנהגות הבלאי של הצינור. חלקיקים גסים עשויים גם ליצור השפעה מקומית יותר.

האם מרפקי חפירה נשחקים מהר יותר מצינור ישר?

הם יכולים. שינויים בכיוון הזרימה עלולים לגרום לחלקיקים לפגוע ולהחליק באזורים ספציפיים במרפק. עיצוב המרפק, מאפייני הרחצה ותנאי הפעולה כולם משפיעים על דפוס הבלאי בפועל.

בַּקָשָׁהUHMWPEמכסת צינורn

שָׁלָב	תַהֲלִיך
1	שלח דרישות- DN, לחץ, כמות ויישום
2	אישור מפרט- סוג צינור, גודל, עובי דופן וחיבור
3	הַצָעַת מְחִיר- מחיר, זמן אספקה, תנאי אריזה ומשלוח
4	הזמנה וייצור- חוזה, תשלום והפקה
5	בדיקה ומשלוח- בדיקת איכות ומשלוח
