מָבוֹא

אם אתה בודק צינור פריקת חול לאחר פרק זמן של פעולה, הצינור הישר עדיין עשוי להיראות מקובל בעוד מספר מרפקים כבר הפכו דקים באופן ניכר.

זה נפוץ.

חול ותרחיץ לא עוברים בכל חלק של הצינור באותו אופן. בקטע ישר, לזרימה יש כיוון יציב יחסית. במרפק, התרחיץ צריך להסתובב, אבל החלקיקים המוצקים לא תמיד משנים כיוון מהר כמו המים.

התוצאה היא מגע חוזר עם דופן הצינור.

מסיבה זו,צינור פריקת חול UHMWPEנחשב לעתים קרובות יחד עם מרפקים של UHMWPE ואביזרים אחרים-עמידים בפני שחיקה במקום להתייחס לצינור הישר כמרכיב היחיד שחשוב.

למה המרפקים נשחקים מהר יותר?

info-400-300

图 1

הסיבה העיקרית היא השינוי בכיוון הזרימה.

דמיינו לעצמכם תערובת מים-חולת נעה דרך צינור ישר. רוב החלקיקים נעים לאורך הכיוון הכללי של הזרימה. כשהם מגיעים למרפק, המים מסתובבים סביב העיקול.

לחלקיקים הכבדים יש אינרציה גדולה יותר.

חלקם נעים לכיוון החלק החיצוני של העיקול לפני שהם עוקבים אחר כיוון הזרימה החדש. הם יכולים לפגוע בקיר, להחליק לאורכו ולהמשיך במורד הזרם.

זה קורה שוב ושוב במהלך הפעולה.

עם צינור מים נקי, ייתכן שהאפקט הזה אינו חשוב במיוחד. כאשר תמיסת חול שוחקת פועלת ברציפות, היא יכולה להפוך לאחד הגורמים העיקריים לבלאי מקומי.

גודל החלקיקים עושה הבדל

לא לכל מערכת פריקת חול יש את אותה דפוס בלאי.

חול דק מתנהג בצורה שונה מחול גס. אם קיימים חצץ או חלקיקי מינרלים גדולים יותר, המרפק עלול לחוות השפעה חזקה יותר בנוסף לשחיקה בהחלקה.

קשיות החלקיקים חשובה גם כן.

צינור הנושא משקעים רך יחסית אינו חשוף בדיוק לאותם תנאים כמו צינור הנושא חלקיקי מינרלים קשים.

זו הסיבה שחקירת צינור שימושית צריכה לכלול את גודל החלקיקים המשוער ואת החומר המועבר.

לא ניתן להתעלם מריכוז מוצקים

כמות החומר המוצק בתרחיץ משפיעה גם על מצב הבלאי הפנימי.

תערובת מוצקים נמוכה- עשויה להכיל מעט יחסית חלקיקים העוברים דרך קטע נתון של צינור.

הגדל את ריכוז המוצקים, ויש יותר חלקיקים שנעים באותו צינור באותה תקופה.

ההבדל יכול להיות משמעותי במהלך פעולה רציפה.

עבור צינור הזרמת חול,בינוני + ריכוז + גודל חלקיקים + מהירות זרימהלתת תמונה הרבה יותר טובה של מצב הבלאי מאשר המילה "חול" לבדה.

היכן UHMWPE נכנס לתמונה?

היתרון של UHMWPE הוא בעיקר על פני השטח הפנימיים.

ל-UHMWPE עמידות גבוהה בפני שחיקה וקשיחות טובה. זה הופך אותו למתאים ליישומים שבהם חלקיקים מוצקים פונים ברציפות עם דופן הצינור.

המשטח הפנימי החלק שלו שימושי גם להובלת תפוחים.

במקום להסתמך רק על חוזק מבני, UHMWPE מספק משטח חומר המותאם במיוחד לשירות שוחקים.

זה רלוונטי במיוחד במקומות שבהם הבלאי מתרכז.

info-400-300

图 2

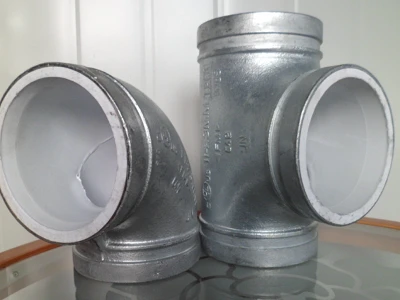

מה לגבי מרפקים של UHMWPE?

צינור ישר עמיד-לא פותר הרבה אם המרפקים נשארים נקודת התורפה.

עבור צינור המכיל מספר שינויים בכיוון, יש לקחת בחשבון את המרפקים במהלך המפרט הראשוני.

המרפק הנדרש יכול להיות תלוי ב:

קוטר צינור

לחץ עבודה

גודל החלקיקים

ריכוז מוצקים

מהירות זרימה

זווית כיפוף ופריסה של צינור

עבור שירות שוחקים חמור, מפרט ההתאמה עשוי להיות ראוי לתשומת לב כמו הצינור הישר.

פרמטרים של צינור פריקת חול UHMWPE

פָּרָמֶטֶר	מפרט טיפוסי
חוֹמֶר	UHMWPE
קוטר נומינלי	DN50–DN1200
אורך סטנדרטי	9 m / 12 m
דירוג לחץ	PN1.0–PN10
טמפרטורת עבודה	תואר . -269 לערך +80 מעלות
בֵּינוֹנִי	חול, משקעים, תמיסה שוחקת
בַּקָשָׁה	הזרמת חול, חפירה, הובלת דבל

יש לאשר את המפרט הסופי בהתאם ללחץ בפועל, תנאי הזרימה, מאפייני החלקיקים ותצורת הצינור.

מתי כדאי להסתכל מעבר לצינור הישר?

ישנם מספר סימני אזהרה.

אם אותם מרפקים מוחלפים בתדירות גבוהה יותר מהחלקים הישרים, בלאי מקומי כבר משפיע על המערכת.

אם ריכוז הסילוף גדל, ייתכן שהבחירה בצינור המקורי לא תשקף עוד את מצב ההפעלה הנוכחי.

אם קצב הזרימה השתנה, השינוי המתקבל במהירות יכול להשפיע גם על הבלאי.

ואם הצינור הוארך, מרפקים או מפחיתים נוספים עשויים להציג מיקומי בלאי- חדשים חדשים.

במצבים אלה, החלפת חומר הצינור הישר בלבד עשוי שלא לטפל בבעיה כולה.

צינור UHMWPE או UHMWPE-פלדה מרופדת?

אלו מבני צינור שונים.

צינור UHMWPE מוצק משתמש ב-UHMWPE כגוף הצינור. הוא מציע משקל נמוך, עמידות בפני שחיקה ועמידות בפני קורוזיה.

צינור פלדה מצופה UHMWPE-משלב מבנה חיצוני מפלדה עם בטנה פנימית של UHMWPE. ניתן לשקול זאת כאשר למערכת יש דרישות מבניות או לחץ מסוימות.

הבחירה תלויה ב-DN, בלחץ, בתנאי ההתקנה ובדרישות המכניות של הצינור.
